發布日期：2023-07-08 14:10:43 | 關注：1628
羅杰斯RO3000高頻微波射頻電路材料是含有特殊陶瓷填料的PTFE復合材料，用于商業微波和射頻應用。該系列的先進層壓板都具有一流的電氣和機械穩定性。
RO3000系列層壓板具有多種不同的介電常數(Dk)值，均可提供一致的機械特性。這讓設計師可以在不同單層選擇更加合適的Dk的層壓板，開發多種不同的多層板設計，而不會發生翹曲變形或可靠性問題。此外，RO3000系列層壓板在很寬的溫度范圍內仍可保持穩定的介質系數。
優勢
極低損耗的商用型層壓板
Dk范圍廣泛（3.0到10.2）
提供玻纖和無玻纖材料選項
Z軸CTE低，確保電鍍通孔可靠性
RO3003?層壓板
羅杰斯RO3003高頻微波射頻層壓板為陶瓷填充的PTFE復合材料，用于商用微波和射頻應用中的PCB。
RO3003層壓板在不同溫度和頻率下仍具有卓越的介電常數(Dk)穩定性。獨特設計使材料具有的穩定性，消除了通用PTFE材料的介電常數在常溫下的階躍變化。非常適合汽車雷達(77 GHz)、高級輔助駕駛系統(ADAS)和5G無線基礎設施（毫米波）等應用。
特性
Dk 3.00+/-.04
介質損耗Df:.0010 10GHz
X、Y和Z軸CTE低，分別為17、16和25 ppm/°C
優勢
Dk損耗低，廣泛用于77 GHz雷達應用
RO3003G2?層壓板
羅杰斯RO3003G2高頻陶瓷填充PTFE層壓板是居行業領先地位的羅杰斯RO3003?解決方案的進一步升級版本。RO3003G2層壓板的設計是根據行業內客戶的反饋，專門解決新一代毫米波汽車雷達應用的需求。
RO3003G2層壓板的進一步優化了樹脂和填料系統，插入損耗更低，非常適合ADAS系統的各種應用，如自適應巡航控制、前方碰撞預警系統和主動制動或車道變換輔助系統。
特性
10 GHz下，介電常數為3.00；77 GHz下，介電常數為3.07
VLP銅箔
材料及結構更加均勻，降低了介質多孔性
先進的填料系統
優勢
行業領先的插入損耗性能
進一步減小了成品板的Dk變化
支持微孔設計
RO3006?層壓板
羅杰斯RO3006層壓板是陶瓷填充的PTFE復合材料，旨在提供卓越的電氣和機械穩定性。
RO3006先進高頻微波射頻電路材料在很寬的溫度范圍內仍能保持穩定的介電常數(Dk)。同時，消除了常規PTFE材料在室溫時的介電常數的階躍變化。
RO3035?層壓板
羅杰斯RO3035層壓板是陶瓷填充的PTFE高頻電路材料。
RO3035高頻層壓板是RO3000?系列材料的其中之一。這些材料的機械性能相似，而介電常數卻有不同，讓設計師可以開發不同的多層板設計，不必擔心板材翹曲變形或可靠性降低。RO3035層壓板可為6 GHz以下的5G技術，如大規模多進多出（Massive MIMO），以及毫米波設計提供解決方案。
RO3010?層壓板
羅杰斯RO3010先進電路材料是陶瓷填充的PTFE復合材料，提供更高的介電常數和卓越的穩定性。
RO3010層壓板具有優異的機械特性和穩定的電氣性能，同時具有很高的性價比的材料。材料的穩定性極大的簡化寬帶部件的設計，使材料能夠廣泛用于頻率范圍極廣的應用。同時由于具有較高的介電常數，RO3010層壓板在電路小型化方面表現卓越。
適用于多層高頻微波、射頻板設計
RO3200?系列層壓板
羅杰斯RO3200?系列層壓板是陶瓷填充的、玻璃布增強的材料。
RO3200系列材料是RO3000?系列產品的延伸，通過采用玻璃纖維布增強后，產品具備了更優的機械穩定性。介電常數(Dk)和損耗因子特性擴展到更多實用頻率范圍，提供出眾的電氣性能。

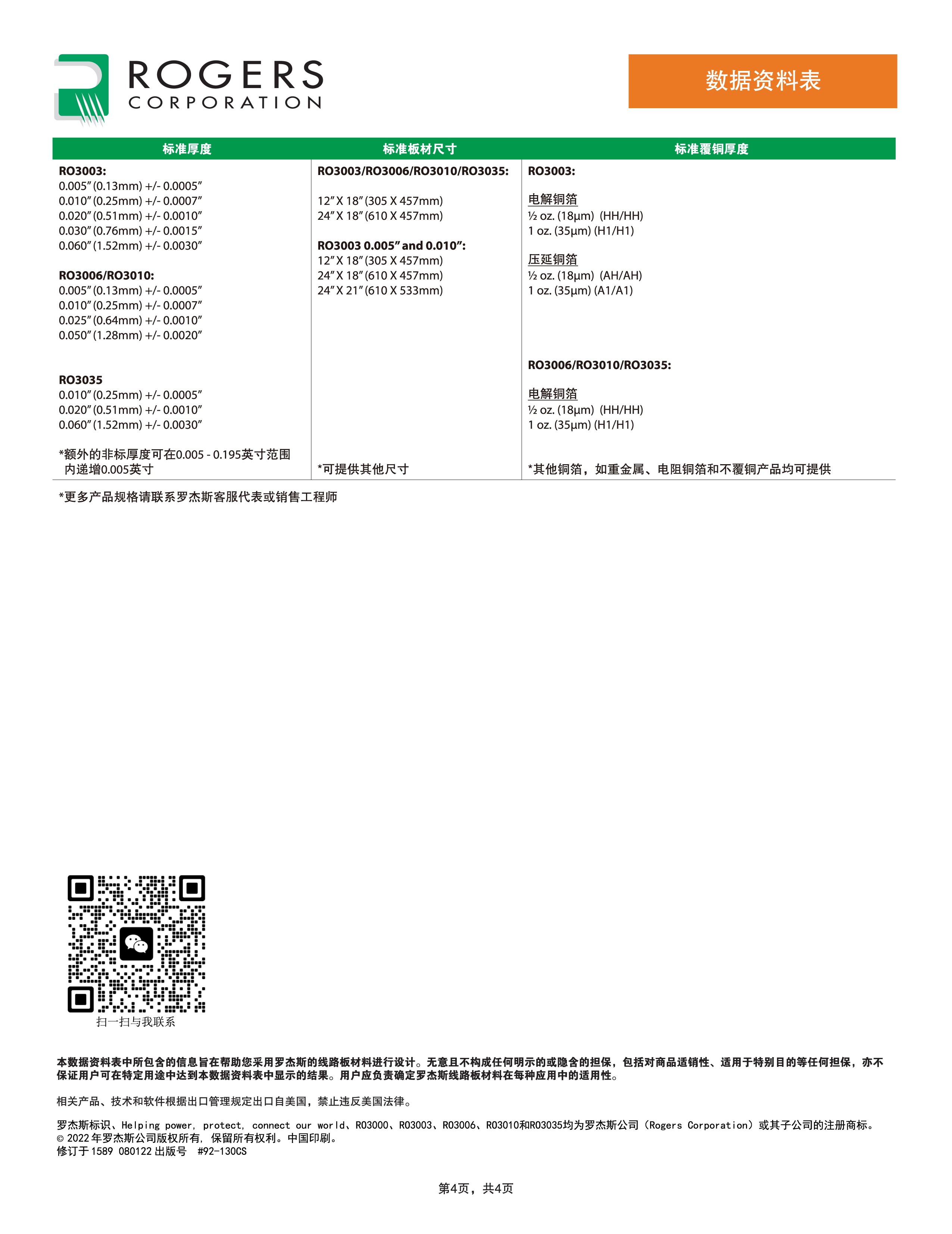

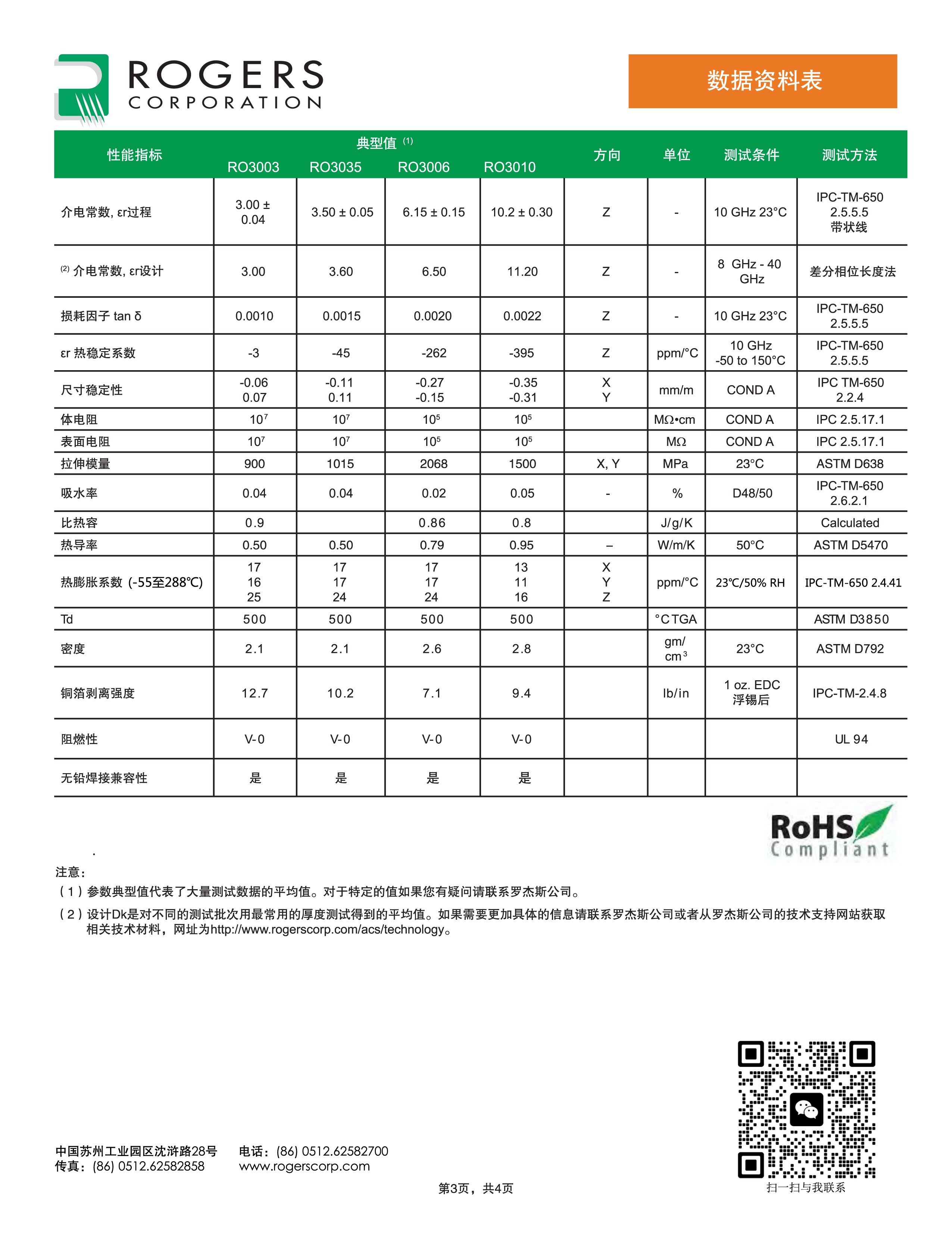

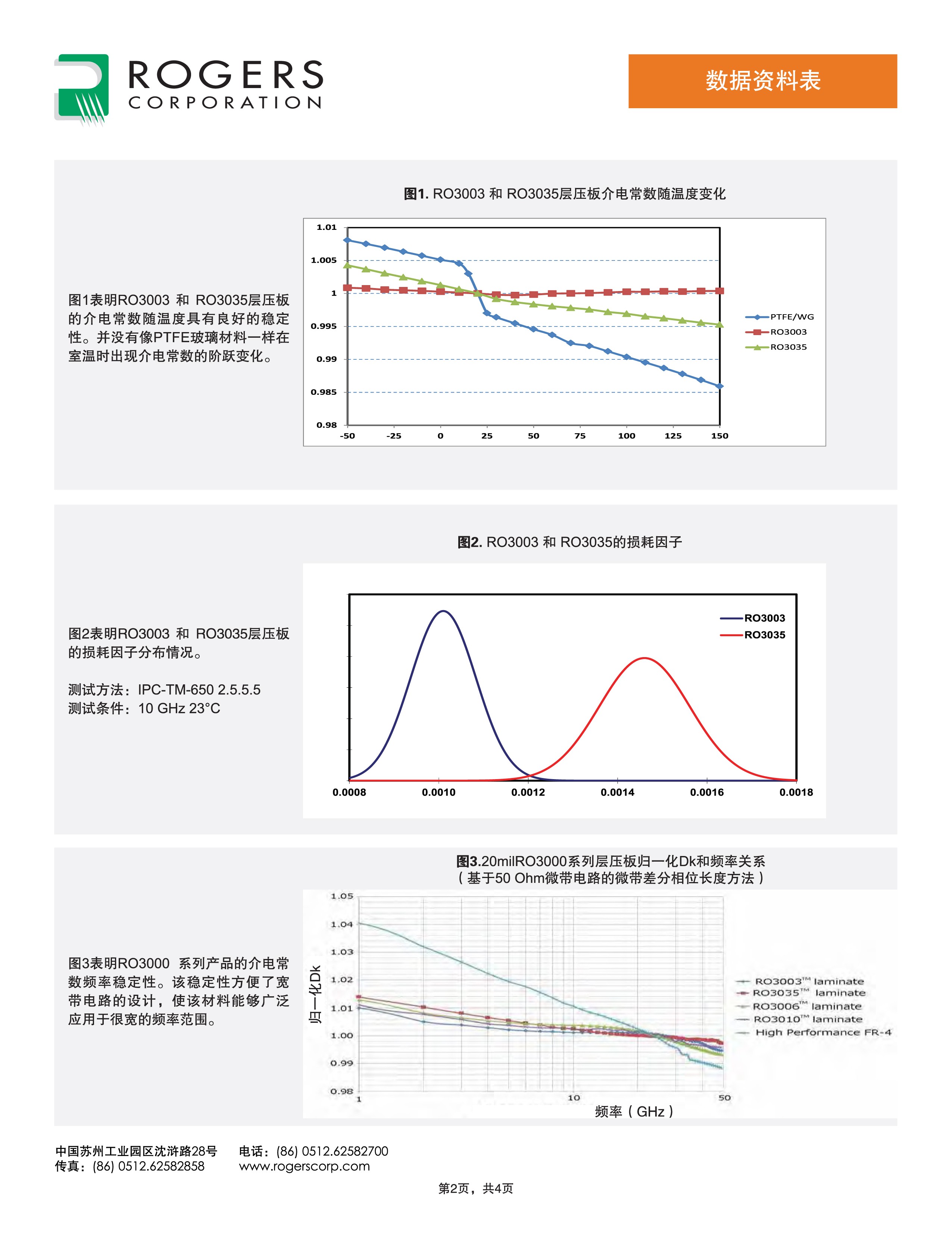

附件為高頻微波射頻材料ROGERS RO3000 系列層壓板介紹，大家參考一下。
