發布日期:2023-02-03 14:18:47 | 關注:975
做過PCB高頻板設計的朋友都知道,PCB高頻板過孔的設計其實很有講究,有通孔,盲孔,埋空,背鉆空,今天小編和大家了解一下PCB高頻板電路板生產中的背鉆技術。
1.什么PCB高頻板背鉆

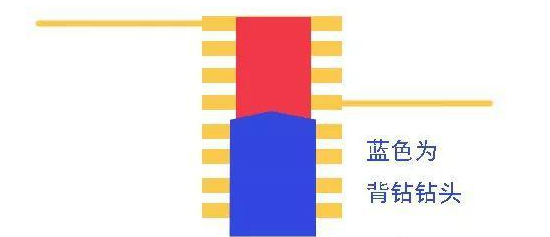

背鉆就是孔深鉆中比較特殊的一種,在多層板制作中,例如12層板的制作,我們需要將第1層連到第9層,通常我們鉆出通孔(一次鉆),然后沉銅。這樣第1層直接連到第12層,實際我們只需要第1層連到第9層,第10到第12層由于沒有線路相連,像一個柱子;這個柱子會引起信號完整性問題,需要從反面鉆掉(二次鉆)。所以叫背鉆。
2.背鉆孔的優點
1)減小雜訊干擾;
2)局部板厚變小;
3)提高信號完整性;
4)減少埋盲孔的使用,降低PCB高頻板制作難度。
3.背鉆孔的作用
背鉆的作用是鉆掉沒有起到任何連接或者傳輸作用的通孔段,避免造成高速信號傳輸?shù)姆瓷洹⑸⑸洹⒀舆t等。
4.背鉆孔生產工作原理
依靠鉆針下鉆時,鉆針尖接觸基板板面銅箔時產生的微電流來感應板面高度位置,再依據設定的下鉆深度進行下鉆,在達到下鉆深度時停止下鉆。
5.背鉆制作工藝流程
a、PCB高頻板上設有定位孔,利用定位孔對PCB高頻板進行一鉆定位及一鉆鉆孔;
b、對一鉆鉆孔后的PCB高頻板進行電鍍,電鍍前對定位孔進行干膜封孔處理;
c、在電鍍后的PCB高頻板上制作外層圖形;
d、在形成外層圖形后的PCB高頻板上進行圖形電鍍;
e、利用一鉆所使用的定位孔進行背鉆定位,采用鉆刀進行背鉆;
f、對背鉆孔進行水洗,清除背鉆孔內殘留的鉆屑。
6.背鉆孔板應用于領域
背板主要應用于通信設備、大型服務器、醫療電子、軍事、航天等領域。
以上便是為大家詳解的PCB高頻板電路板生產中的背鉆技術,希望對你有所幫助。
背板主要應用于通信設備、大型服務器、醫療電子、軍事、航天等領域。由于軍事、航天屬于敏感行業,國內背板通常由軍事、航天系統的研究所、研發中心或具有較強軍事、航天背景的PCB高頻板制造商提供;在中國,背板需求主要來自通信產業,現逐漸發展壯大的通信設備制造領域。
