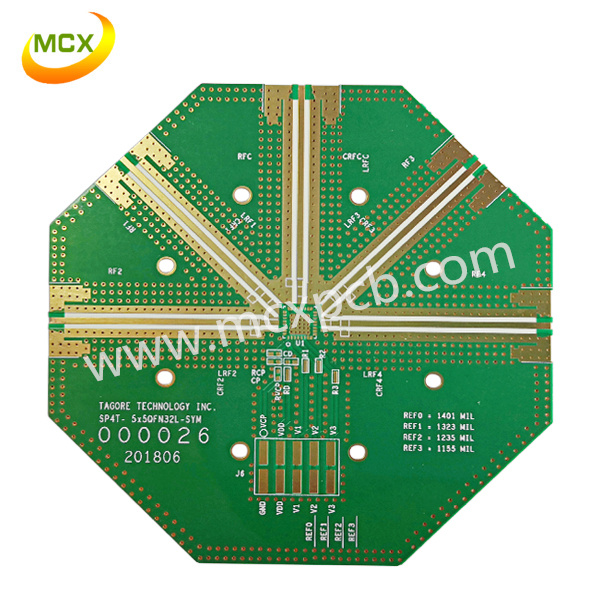

　　RF射頻PCB和微波PCB是一種承載RF射頻或微波信號的印刷電路板。所以,這些類型的PCB微波射頻通常在兆赫茲至千兆赫茲的頻率范圍內工作。因此,我們將這些頻率范圍用于從手機到軍用雷達的通信技術中。

　　特點和優點

　　射頻電路板和微波PCB板可以在高頻率下工作。

　　它們具有穩定的結構。因此,它允許他們在高溫下工作。

　　它們具有穩定的介電常數和低損耗正切。所以,信號以最小的阻抗通過它們。

　　可以形成多層板堆疊。因此,我們可以做更小的板子。所以,它們可提供最佳性能且具有成本效益。

　　它們允許制作復雜的布局。所以,將細間距元件組裝到板上比較容易。

　　問題與解決方案

　　1.去耦和電路環路

　　將去耦組件小心地放置在RF PCB上非常重要。這樣就不會發生電容耦合。

　　解決方案

　　因此,您應該通過將去耦電容靠近引腳附近的地面來減少電流環路。所以,您必須確保每個引腳或端口都有自己的通孔。

　　2.電源飛機

　　在電路板上布置電源平面的方式非常重要。所以,如果設計射頻微波PCB的方式使電源平面圍繞電路板的邊緣，那么您將面臨嚴重的問題。所以,它可能導致大量的寄生輻射。

　　解決方案

　　因此,您應該在兩個地平面之間運行它們。這樣您就可以使電源與地面分離。

　　3.散熱片

　　您還必須考慮RF射頻板PCB設計中的熱應力。所以,射頻板上信號的頻率越高，熱應力越明顯。

　　解決方案

　　因此,您可以通過避免走線寬度的急劇變化來避免RF PCB中的熱應力，因為它會對RF信號產生負面影響。所以,我們必須避免直角轉彎，而應在走線中進行逐漸彎曲的轉彎。

　　材料選擇

　　我們用于制造RF射頻板PCB和微波PCB的材料主要取決于應用。所以,您可以使用下表確定適合您所需應用的RF射頻板PCB材料。

　　規格和功能

　　我們總結了這些PCB射頻板的規格和功能。所以,您可以參考以下圖表。
